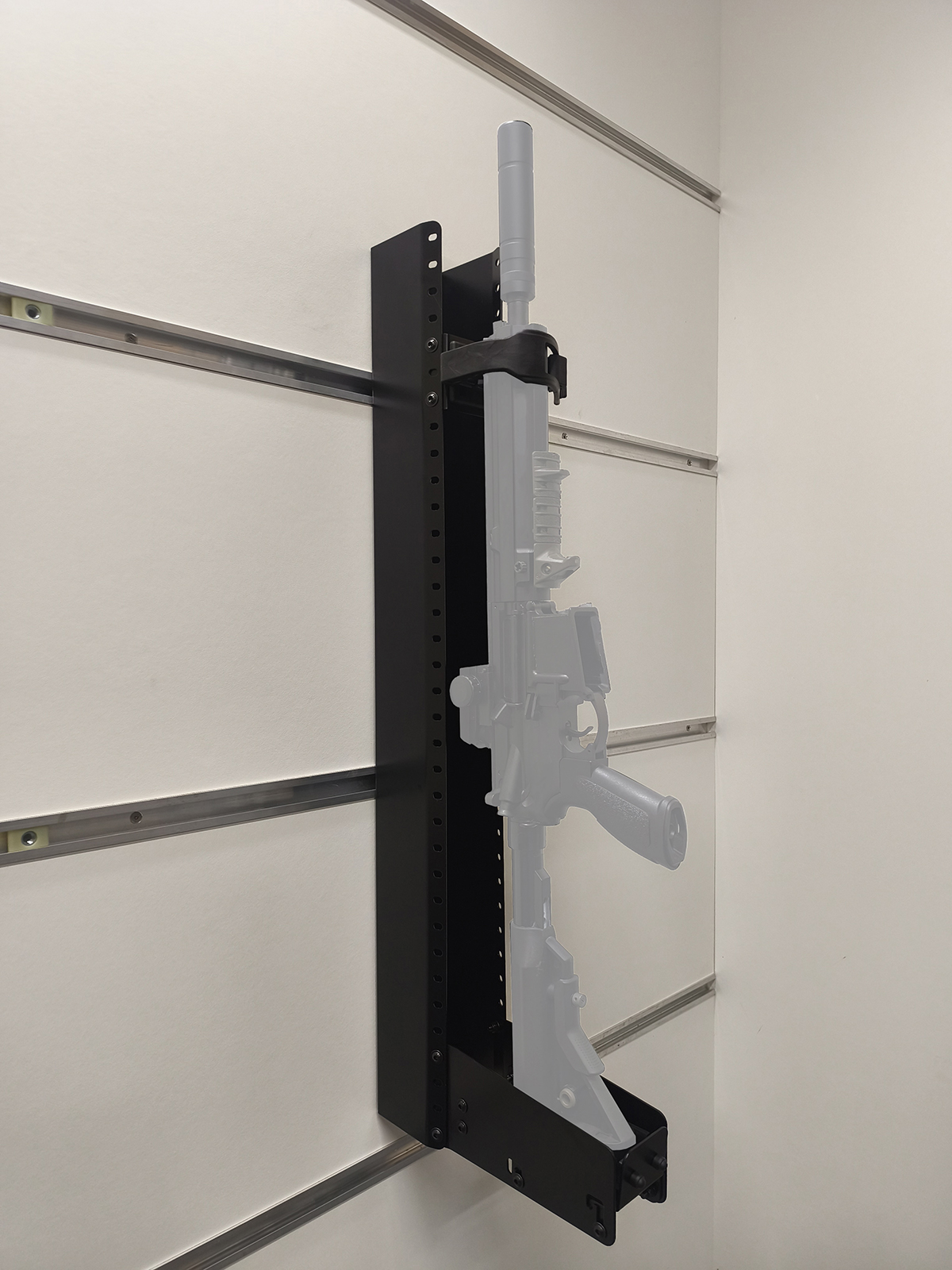

1. Produktbeschreibung

Das Waffenhaltersystem 20° dient der Aufnahme und Fixierung entladener Schusswaffen während der Lagerung sowie des bestimmungsgemäßen Fahrzeugbetriebs. Dies umfasst die im regulären Betrieb auftretenden Belastungen auf befestigten und unbefestigten Fahrwegen.

Der Waffenhalter dient der geordneten und zugänglichen Unterbringung der Waffe und ist nicht als sicherheitskritisches Rückhaltesystem oder als gesetzlich vorgeschriebene Aufbewahrungseinrichtung konzipiert.

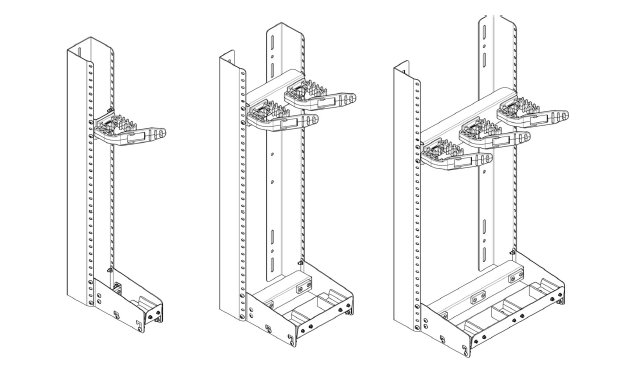

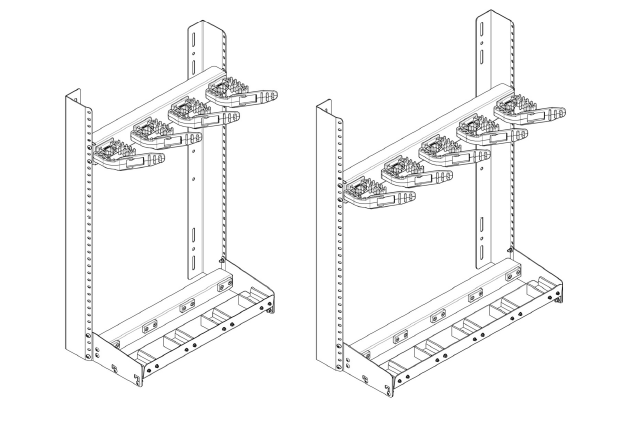

Das Produkt besteht aus:

• Grundrahmen aus pulverbeschichtetem Stahlblech
• Aufnahme für Gewehrhandschutz
• Aufnahme für Schulterstützen

Der Waffenhalter dient ausschließlich der Halterung und Fixierung geeigneter Schusswaffen oder vergleichbarer Ausrüstungsgegenstände. Er ist keine gesetzlich anerkannte Sicherungs- oder Aufbewahrungseinrichtung.

2. Lieferumfang

• 1-2 × Wandschiene 20°
• 1 × Aufnahme Handschutz
• 1 × Aufnahme Schulterstütze
• Schrauben- und Befestigungsmaterial (je nach Ausführung)
• Produktinformation, Montage- und Sicherheitshinweise

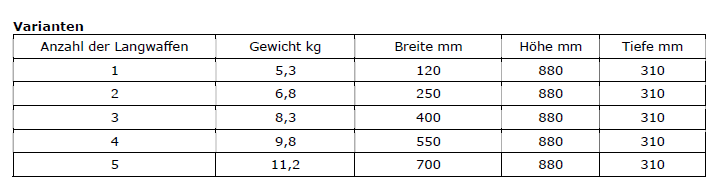

3. Technische Daten

• Modell Haltesystem 20°
• Material Grundrahmen Stahlblech 2mm, pulverbeschichtet
• Material Schulterstützenaufnahme PE-Kunststoff
• Material Halteschelle (Fitrub™) Gummielastomer
• Einsatzbereich Innenbereich / Fahrzeuge
• Maximale empfohlene Belastung 4,5 kg pro Langwaffe
• Temperaturbereich -25 °C bis +60 °C

4. Bestimmungsgemäße Verwendung

Der Waffenhalter dient der Aufnahme und Fixierung entladener Schusswaffen während der Lagerung oder des gewöhnlichen Fahrzeugtransports.

Das Produkt ist für die Montage an ausreichend tragfähigen Untergründen vorgesehen und darf ausschließlich innerhalb der angegebenen Belastungsgrenzen verwendet werden.

Der Halter kann mit offener Halteschelle als Waffenständer genutzt werden. Für den Transport ist die Schelle, um den Handschutz zu schließen.

Der Waffenhalter ist nicht bestimmt für:

• die Sicherung von Personen oder Lasten,
• Hebe- oder Kletteranwendungen,
• die Verwendung als gesetzlich vorgeschriebene Aufbewahrungseinrichtung,
• den Einsatz als sicherheitskritisches Rückhaltesystem,
• den Einsatz außerhalb der angegebenen Belastungsgrenzen.

5. Kompatibilität

Der Waffenhalter wurde für die Aufnahme verschiedener Langwaffen inklusive dem Gewehr G36 und G95 in gängigen dienstlichen Konfigurationen entwickelt und erprobt.

Die tatsächliche Kompatibilität kann durch waffenspezifische Modifikationen sowie durch die Art, Anzahl und Position angebauter Zubehör- und

Ausrüstungskomponenten beeinflusst werden. Hierzu zählen insbesondere, jedoch nicht ausschließlich:

• Zieloptiken und Nachtsichtvorsätze,
• Laser-Licht-Module,
• Frontgriffe und Zweibeine,
• weitere Handschutzvarianten,
• Schalldämpfer oder Mündungsanbauten,
• Trageriemen und deren Befestigungselemente,
• weitere an der Waffe montierte Zusatzausrüstung.

1. Geeigneten Montageort auswählen.
2. Wandschienen mit Handschutz- und Schulterstützenaufnahme vormontieren.
3. Halter an der gewünschten Position ausrichten und Befestigungspunkte markieren.
4. Halter mit geeigneten Befestigungsmitteln montieren. Mindesten 4 x Schrauben M8, Festigkeitsklasse 8.8.
5. Aufnahmen auf die verwendete Waffenkonfiguration einstellen.
6. Alle Schraubverbindungen kontrollieren.

Hinweis zu selbstsichernden Muttern:
Die Verstellmechanismen des Waffenhalters sind teilweise mit selbstsichernden Muttern ausgeführt. Diese dienen der Sicherstellung der Schraubverbindungen im Betrieb.

Nach dem Lösen oder Entfernen einer selbstsichernden Mutter kann deren Sicherungswirkung vermindert sein. Der Hersteller empfiehlt, selbst sichernde Muttern nach jeder Demontage durch neue, gleichwertige Original-Ersatzteile zu ersetzen. Ersatzmuttern liegen im Lieferumfang bei. Werden vorhandene selbst sichernde Muttern wiederverwendet, hat der Anwender eigenverantwortlich sicherzustellen, dass die erforderliche Sicherungswirkung weiterhin gegeben ist.

Hinweis: Die Auswahl geeigneter Befestigungsmittel obliegt dem Anwender, sofern diese nicht
Bestandteil des Lieferumfangs sind.

7. Betrieb und Fahrzeugeinsatz

Der Waffenhalter ist für den Einsatz unter den im bestimmungsgemäßen Fahrzeugbetrieb üblicherweise auftretenden mechanischen Belastungen ausgelegt.

Zum Zeitpunkt der Auslieferung wurden keine Prüfungen oder Zertifizierungen nach NATO-STANAG, Technischen Lieferbedingungen (TL) der Bundeswehr oder vergleichbaren militärischen Normen durchgeführt, sofern diese nicht ausdrücklich in produktspezifischen Unterlagen oder vertraglichen
Vereinbarungen ausgewiesen sind.

Aussagen zur Eignung unter außergewöhnlichen Belastungen – insbesondere bei Fahrzeugüberschlag, Kollision, Spreng- oder Beschusseinwirkung sowie anderen außergewöhnlichen mechanischen Beanspruchungen – werden nur getroffen, wenn hierfür entsprechende Prüf- oder Nachweisdokumente
vorliegen.

Einstellen auf unterschiedliche Waffentypen:

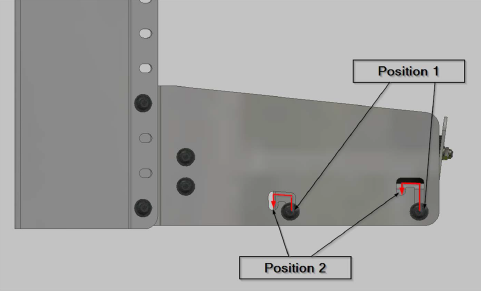

Die Aufnahme für Schulterstützen verfügt über zwei Positionen. Durch Lösen der vier Befestigungsschrauben lässt sich die Aufnahme in die jeweilige Position verschieben.

Position 1 dient der Aufnahme des Gewehrs G36. (siehe Abbildung)

Position 2 dient der Aufnahme des Gewehrs G95. (siehe Abbildung)

Nach dem Verstellvorgang Schrauben wieder mit 8Nm festziehen.

Die Handschutzaufnahme kann in 25mm Schritten entlang des Schienensystems verstellt werden. Dazu müssen die vier Befestigungsschrauben entnommen werden. Die Aufnahme muss in einer Position angebracht werden, in der die Halteschelle den Handschutz sicher umschließen kann. Das Gewehr einschließlich seiner Anbauteile muss zu den metallischen Bauteilen des Halters einen ausreichenden Abstand aufweisen, um Beschädigungen zu vermeiden.

Nach dem Verstellvorgang Schrauben wieder mit 8Nm festziehen.

Einsetzen der Waffen in die Halterung:

Die Waffe ist zuerst mit der Schulterstütze in die Aufnahme zu stellen. Anschließend den Handschutz Richtung Wand in die Halteschelle schwenken. Sollten die Waffen transportiert werden, Halteschelle schließen und festen Sitz prüfen.

Vor jedem Fahrtantritt ist zu prüfen, dass die Waffe ordnungsgemäß und sicher im Halter fixiert ist.

8. Sicherheits- und Warnhinweise

Allgemeine Hinweise

• Nur an ausreichend tragfähigen Untergründen montieren.
• Maximale Belastung nicht überschreiten.
• Vor jeder Benutzung festen Sitz des Halters und aller Schraubverbindungen prüfen.
• Beschädigte oder verformte Bauteile dürfen nicht weiterverwendet werden.
• Das Produkt darf nicht verändert oder eigenmächtig umgebaut werden.
• Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage oder bestimmungswidrige Verwendung entstehen.
• Vor dem Transport ist sicherzustellen, dass die Halteschelle ordnungsgemäß geschlossen und
  verriegelt ist.

Hinweise für Schusswaffen

• Der Waffenhalter dient ausschließlich der mechanischen Halterung und Fixierung von Schusswaffen. Er ersetzt keine gesetzlich vorgeschriebenen Sicherheits- oder Aufbewahrungseinrichtungen.
• Schusswaffen dürfen nur entladen und gegen unbeabsichtigte Benutzung gesichert in den Halter eingesetzt werden.
• Vor dem Einsetzen oder Entnehmen der Waffe ist zu prüfen, dass sich keine Patrone im Patronenlager befindet, das Magazin entfernt wurde und die Waffe entspannt und falls möglich, gesichert ist.
• Munition ist entsprechend den jeweils geltenden gesetzlichen Bestimmungen getrennt von der Waffe aufzubewahren.
• Der Waffenhalter ist so zu montieren und zu verwenden, dass unbefugte Personen – insbesondere Kinder und Jugendliche – keinen Zugriff auf die Waffe erhalten.
• Vor der ersten Verwendung sowie nach jeder Änderung der Waffenkonfiguration ist die sichere Aufnahme und Fixierung der Waffe im Halter zu überprüfen.
• Der Anwender hat sicherzustellen, dass Zubehör oder Anbauteile die bestimmungsgemäße Funktion des Waffenhalters nicht beeinträchtigen.
• Ist eine sichere Aufnahme nicht gewährleistet, darf der Waffenhalter in der jeweiligen Konfiguration nicht verwendet werden.

Rechtlicher Hinweis

Die gesetzlichen Anforderungen an Erwerb, Besitz, Transport und Aufbewahrung von Schusswaffen unterscheiden sich je nach Staat und Region. Der Anwender ist selbst dafür verantwortlich, die am Einsatzort geltenden gesetzlichen Bestimmungen einzuhalten.

9. Wartung und Inspektion

• Regelmäßige Sichtprüfung auf Beschädigungen, Korrosion und Materialverschleiß durchführen.
• Schraubverbindungen regelmäßig kontrollieren und gegebenenfalls nachziehen.
• Gummi- und Kunststoffkomponenten auf Risse, Versprödung oder übermäßigen Verschleiß prüfen.
• Beschädigte Komponenten unverzüglich durch Original-Ersatzteile ersetzen.
• Zur Reinigung ausschließlich Wasser oder milde Reinigungsmittel verwenden.

Produkthaftung und Änderungen:

Die Verwendung von nicht freigegebenen Ersatzteilen oder eigenmächtige Änderungen am Produkt können die Funktionsfähigkeit und Sicherheit beeinträchtigen. Für Schäden, die aus der Verwendung nicht freigegebener Komponenten oder aus baulichen Veränderungen resultieren, übernimmt der Hersteller keine Haftung.

10. Ersatzteile und Zubehör

Zur Gewährleistung der Funktion und Sicherheit sollten ausschließlich Original-Ersatzteile verwendet
werden.

Eine Ersatzteilliste erhalten Sie separat zu jeder Haltervariante.

Austausch von Ersatzteilen

Schraubverbindungen der Größe M6 sind mit 8Nm fest zu ziehen. Alle Schraubverbindungen, die Gummi- oder Kunststoffelemente befestigen, handfest anziehen. Die Bauteile dürfen nicht übermäßig zusammengedrückt werden.
